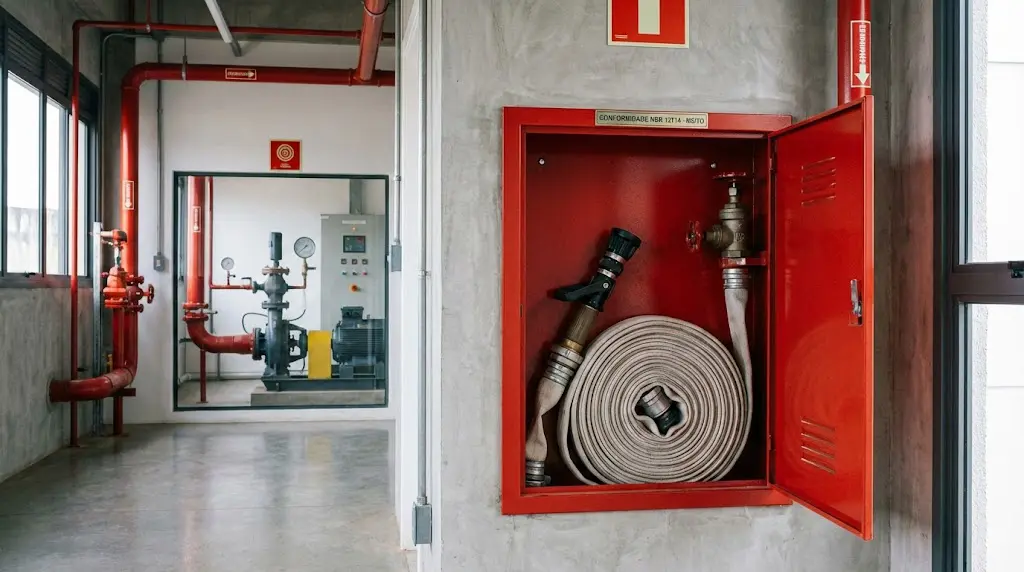

O sistema de hidrantes e mangotinhos constitui a "espinha dorsal" da proteção ativa contra incêndios na maioria das edificações. Diferente dos sistemas automáticos, os hidrantes são de operação manual, exigindo que o dimensionamento técnico garanta condições ergonômicas e hidráulicas para que a Brigada de Incêndio possa atuar com segurança.
Do ponto de vista da engenharia, o dimensionamento é um exercício complexo de termodinâmica e mecânica dos fluidos. O objetivo é assegurar que, no ponto hidráulico mais desfavorável (o hidrante mais alto e distante), a água chegue com energia (pressão) e volume (vazão) suficientes para romper a barreira térmica do fogo. Para detalhes sobre o sistema completo, consulte nossa página de sistemas de hidrantes e mangotinhos.
O dimensionamento começa pela definição dos parâmetros de entrada. A norma brasileira principal é a ABNT NBR 13714, mas o engenheiro deve sempre consultar as Instruções Técnicas (ITs) locais.
Hidraulicamente, este é o hidrante que exige a maior pressão da bomba para atingir os parâmetros mínimos normativos. Simultaneamente, o projetista deve verificar o "ponto mais favorável" (geralmente próximo à bomba) para garantir que a pressão não exceda os limites de segurança (tipicamente 100 mca), evitando riscos ao operador.
A NBR 13714 categoriza os sistemas em tipos (de 1 a 5), baseando-se na carga de incêndio (MJ/m²) e na ocupação:
O coração do dimensionamento é a aplicação da equação da energia modificada pelas perdas de carga.
A vazão necessária na ponta do esguicho é determinada pela relação:
Q = K · √P
Onde Q é a vazão, P é a pressão dinâmica residual e K é o coeficiente de descarga do esguicho. O projeto deve garantir a vazão simultânea dos hidrantes previstos em norma.
A água perde energia ao atritar com as tubulações. A fórmula de Hazen-Williams é o padrão da indústria:
J = (10,643 · Q1,85) / (C1,85 · D4,87)
O erro comum em projetos é usar o diâmetro nominal em vez do diâmetro real interno da tubulação nos cálculos, o que altera drasticamente o resultado final.
A bomba de incêndio deve ser selecionada sobrepondo a Curva do Sistema com a Curva da Bomba fornecida pelo fabricante. Além disso, é vital considerar o NPSH disponível para evitar cavitação.
Recomenda-se contratos de Manutenção Predial de Sistemas Contra Incêndio para garantir que, após anos de inatividade, a bomba parta imediatamente quando solicitada.
O Brasil possui um código nacional (ABNT), mas a aplicação e fiscalização são estaduais. Entender as nuances locais é vital para a aprovação.
No Mato Grosso do Sul, a regularização segue rigorosamente o Código de Segurança local. Uma particularidade da região é a forte presença de agroindústrias (silos, armazéns). Nesses locais, o dimensionamento de hidrantes frequentemente precisa ser complementado por sistemas de resfriamento devido ao risco de poeiras combustíveis. A análise de risco no MS exige atenção redobrada às distâncias de caminhamento em grandes plantas horizontais.
Para suporte local e conformidade técnica no estado, consulte nossa cobertura em: Atuação Técnica no Mato Grosso do Sul.
O Tocantins apresenta desafios climáticos específicos. O período de estiagem severa aumenta o risco de incêndios de vegetação que podem migrar para edificações. Ao dimensionar hidrantes no TO, é comum considerar hidrantes externos com maior vazão para proteção de perímetro. O CBMTO tem modernizado suas normas técnicas, alinhando-as às diretrizes nacionais, mas com exigências documentais específicas para vistoria.
Saiba mais sobre as exigências locais em: Atuação Técnica no Tocantins.
Um sistema de hidrantes é um ativo "silencioso". A confiabilidade depende de:
Antes de submeter o projeto ou iniciar a instalação, verifique:
O dimensionamento de sistemas de hidrantes transcende a simples obediência burocrática. Trata-se de responsabilidade civil e criminal. Um sistema bem dimensionado, que considera as perdas de carga reais e as especificidades regionais (como MS e TO), é um investimento na continuidade dos negócios e na preservação da vida.
O mangotinho (semi-rígido) opera com vazões menores e permite uso imediato por uma pessoa leiga. O hidrante convencional exige desenrolar a mangueira chata e maior vazão, demandando treinamento de brigada. O dimensionamento da bomba muda drasticamente entre eles.
Sim, desde que a tomada de água para consumo seja feita em um nível superior, garantindo que o volume abaixo dela (a Reserva Técnica de Incêndio) nunca seja consumido pelo uso diário. Isso é chamado de "pescador".
Geralmente, isso é benéfico (superdimensionamento seguro). Aumentar o diâmetro reduz a perda de carga, fazendo com que chegue mais pressão no hidrante. O problema inverso (reduzir diâmetro) é fatal para o sistema.
A NBR 13714 é a lei no Brasil. A NFPA 14 é uma referência técnica excelente e muitas vezes mais rigorosa, usada em projetos de seguradoras internacionais (FM Global, XL Gaps).
Embora não seja obrigatória em todos os casos estaduais, é uma boa prática de engenharia. A bomba jockey mantém a rede pressurizada, compensando pequenos vazamentos e evitando que a bomba principal ligue desnecessariamente.
