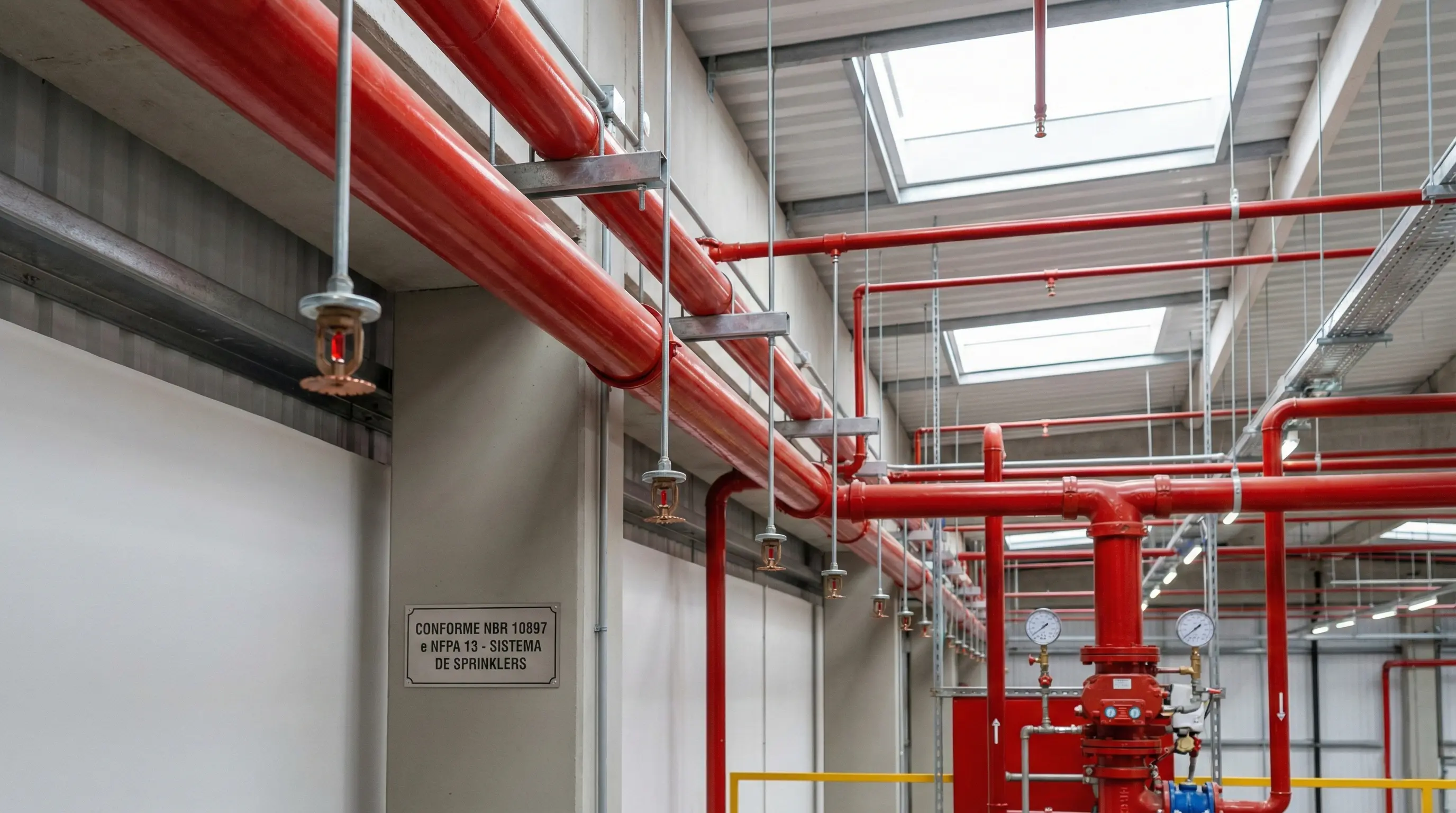

Os sistemas de chuveiros automáticos, popularmente conhecidos como sprinklers, representam a linha de frente na supressão ativa de incêndios em edificações comerciais, industriais e de armazenamento. Diferente da crença popular cinematográfica, os sprinklers não são ativados simultaneamente (exceto em sistemas de dilúvio específicos); eles operam individualmente reagindo ao calor localizado.
Do ponto de vista da engenharia, um sprinkler é uma válvula termossensível. O componente crítico é o bulbo de vidro (ou elo fusível) que contém um líquido expansível. Quando a temperatura do teto atinge o ponto de taragem (nominal), o líquido expande, rompendo o vidro e liberando o obturador. A água pressurizada na tubulação colide com o defletor, criando um padrão de dispersão (spray) calculado para controlar ou extinguir o foco de incêndio.
Para a implementação correta destes dispositivos, é fundamental um projeto detalhado. Consulte nossa página especializada em Sistemas de Sprinklers para entender as especificações de cada modelo.
O dimensionamento de um sistema de sprinklers não se baseia na área total do prédio, mas sim na "Área de Operação" (a quantidade máxima de bicos que se espera abrir em um cenário de incêndio) e na "Densidade" (taxa de aplicação de água em mm/min).
A ABNT NBR 10897 e a NFPA 13 classificam as ocupações em categorias de risco que determinam essa demanda:
Um erro comum em projetos é subestimar a mudança de layout ou de carga de incêndio ao longo da vida útil do imóvel. Uma fábrica que passa a estocar plásticos expandidos em prateleiras altas pode tornar obsoleto um sistema projetado para Risco Ordinário. Nestes casos, uma Consultoria em Segurança Contra Incendio é necessária para revalidar os cálculos hidráulicos.
O coração do projeto de sprinklers é o cálculo hidráulico. Abandonando as antigas tabelas de "tabela de tubulação" (pipe schedule), a engenharia moderna exige modelagem matemática precisa para garantir que a pressão e a vazão cheguem ao bico "mais desfavorável" (o mais distante e alto hidraulicamente).
A equação fundamental utilizada é a de Hazen-Williams para perda de carga em tubulações:
Onde:
Com o tempo, tubulações de aço sofrem corrosão e incrustação, alterando o fator C e aumentando a perda de carga. Projetos robustos consideram essa degradação. Em sistemas existentes, testes de vazão são vitais para confirmar se a bomba de incêndio ainda consegue superar o atrito real da tubulação envelhecida.
A seleção do tipo de sistema depende da aplicação e do ambiente:
A implementação de sistemas de sprinklers enfrenta desafios específicos dependendo da infraestrutura e tipologia industrial de cada estado brasileiro.
O estado de São Paulo, sendo o maior polo industrial e logístico do país, apresenta a maior densidade de galpões logísticos de alto padrão (AAA) que exigem sistemas de supressão ESFR (Early Suppression Fast Response). A complexidade normativa aqui é elevada, com o Corpo de Bombeiros da PMESP exigindo rigorosos memoriais de cálculo e testes de comissionamento para a emissão do AVCB. Em edifícios corporativos na capital, a retrofitagem de sistemas antigos para atender às novas normas de ocupação é uma demanda constante da engenharia de incêndio local. Saiba mais sobre nossa atuação técnica em São Paulo.
No Ceará, o crescimento do complexo industrial e portuário impulsionou a demanda por sistemas robustos de combate a incêndio. A particularidade regional envolve a salinidade elevada nas áreas costeiras, o que exige especificações técnicas rigorosas para materiais das tubulações e suportes (geralmente galvanizados a fogo ou pintados com epóxi naval) para evitar corrosão precoce que comprometeria o Fator C de atrito hidráulico e a integridade mecânica dos suportes. Saiba mais sobre nossa atuação técnica no Ceará.
A conformidade normativa é a base da segurança jurídica e operacional. As principais referências são:
A aprovação do projeto junto ao Corpo de Bombeiros requer a emissão de Laudos Técnicos e ART, atestando que o dimensionamento segue estritamente estas normas.
Um sistema de sprinklers é projetado para ficar inativo por anos e funcionar perfeitamente em segundos. A confiabilidade depende inteiramente da manutenção periódica. Segundo estatísticas da NFPA, a principal causa de falha em sistemas de sprinklers não é defeito do equipamento, mas sim válvulas de controle fechadas inadvertidamente por intervenção humana.
A rotina de manutenção deve seguir a NBR 10897 e NFPA 25:
Para garantir a operacionalidade, recomenda-se contrato de Manutenção Predial de Sistemas Contra Incêndio, assegurando que profissionais qualificados realizem os ensaios de vazão e integridade.
Ao auditar ou receber um sistema de sprinklers, utilize este checklist técnico:
Investir em um sistema de sprinklers bem projetado não é apenas uma exigência legal para obtenção de AVCB, mas a estratégia mais eficaz para proteção patrimonial. A engenharia por trás desses dispositivos garante que o fogo seja controlado em sua fase inicial, muitas vezes antes mesmo da chegada do Corpo de Bombeiros. A chave para a eficácia, contudo, reside na integridade do projeto hidráulico e na rigorosidade da manutenção periódica.
Não. Este é um mito criado pelo cinema. Em sistemas de tubulação molhada (99% dos casos em edifícios), apenas o sprinkler que for aquecido diretamente pelo fogo se romperá e liberará água. A fumaça, por si só, não aciona sprinklers térmicos.
Jamais. A tinta altera o isolamento térmico do bulbo de vidro e pode colar o obturador e o defletor, impedindo o funcionamento. Sprinklers pintados inadvertidamente devem ser substituídos, nunca limpos.
A norma recomenda que sprinklers do tipo Standard sejam testados em laboratório após 50 anos de instalação e, subsequentemente, a cada 10 anos. Sprinklers de resposta rápida (Quick Response) devem ser testados após 20 anos.
Sim, mas com cautela. Geralmente prefere-se sistemas de Pré-ação ou agentes gasosos limpos. Se usar sprinklers comuns, o risco de vazamento acidental sobre os eletrônicos é uma preocupação real.
A maioria dos sprinklers listados requer uma pressão mínima de 7 psi (0,5 bar) para garantir o padrão de spray correto, mas o cálculo hidráulico define a pressão para atingir a densidade necessária.
